多軸向測量
2020/08/05
YD系列內裝IC壓電加速度傳感器，先進的剪切型壓電加速度傳感器和選擇國外新一代的IC電路組成。在多點長線測量中，對長線的要求低（長線距離可達千米以上），性價比高，抗潮濕、抗粉塵等環境特性好，各種型號有對地絕緣型傳感器，提高了系統的測試可靠性和環境適應性。
突出特點：
低阻抗輸出，抗干擾，噪聲小。
性價比高，安裝方便，尤其適用于多點測量。
穩定可靠、抗潮濕、抗粉塵、抗有害氣體。
共性指標：
| 線性:≤1% | 橫向靈敏度≤5% | 典型值：≤3% | |
| 輸出偏壓：8-12VDC | 恒定電流：2-20mA | 典型值：≤3% | |
| 輸出阻抗：＜150Ω | 激勵電壓：18～30VDC | 典型值：≤3% | |
| 溫度范圍：-40℃～+120℃ | 放電時間常數：≥0.2S | ||
| 殼絕緣電阻：＞108 | 安裝力矩：約20-30kgf.cm（M5螺紋） | ||
多軸向測量型
型 號 | 靈敏度 mV/g | 量程 g | 頻率范圍 Hz(±10%) | 諧振頻率 KHZ | 分辨率 g | 抗沖擊 g | 外形尺寸 | 重量 （克） | 安裝螺紋 mm | |
橫截面 | 高度h | |||||||||
YD620 | 150 | 33 | 0.5～3000 | 15 | 0.0004 | 500 | 四方40 | 20 | 88 | M5 |
YD621 | 200 | 25 | 0.5～3000 | 13 | 0.0004 | 500 | 長方35×20 | 15 | 60 | M3-M |
YD621-1 | 200 | 25 | 0.5～4000 | 13 | 0.0001 | 500 | 長方32×22 | 12 | 70 | 2-M2. |
YD621-2 | 200 | 25 | 0.5～4000 | 20 | 0.0001 | 500 | 四方29 | 17 | 100 | M5 |
YD622 | 600 | 8 | 0.2～1000 | 5 | 0.0002 | 300 | 四方48 | 28 | 240 | M5 |
YD623 | 100 | 50 | 0.5～5000 | 22 | 0.0002 | 500 | 四方29 | 17 | 98 | M5 |
YD6203 | 500 | 10 | 0.5～2000 | 8 | 0.00004 | 300 | 四方36 | 19 | 100 | M5 |
YD624 | 10000 | 0.5 | 0.1～150 | 2 | 0.000002 | 50 | 長方35×30 | 25 | 195 | M5 |
YD625 | 2500 | 2 | 0.5～600 | 1.8 | 0.0002 | 200 | 四方56 | 35 | 554 | M5 |
YD626 | 100 | 50 | 0.5～6000 | 22 | 0.0002 | 1000 | 四方13 | 20.5 | 33 | M5 |
YD627 | 1000 | 5 | 0.1～1000 | 5 | 0.00002 | 300 | 四方48 | 25 | 260 | M5 |
YD628 | 5000 | 1 | 0.1～200 | 2 | 0.000004 | 50 | 四方58 | 30 | 395 | M5 |
YD629-1 | 100 | 50 | 0.5-6000 | 22 | 0.0001 | 1000 | 四方16.5 | 16.5 | 18 | M5 |
YD629-2 | 40 | 125 | 0.5-7000 | 39 | 0.0025 | 1000 | 四方15 | 15 | 14 | M5 |
YD629-3 | 2 | 2500 | 0.5-12000 | 70 | 0.005 | 1000 | 四方10.5 | 10.5 | 6.3 | M5 |
YD629-4 | 1 | 5000 | 0.5-12000 | 70 | 0.01 | 1000 | 四方10.5 | 10.5 | 14 | M5 |

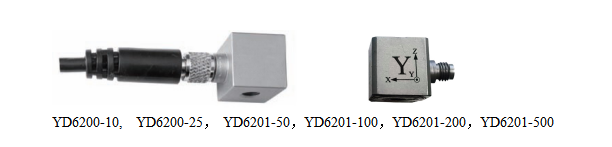

YD6200-10 | 500 | 10 | 1～2000 | 15 | 0.0002 | 500 | 四方18 | 18 | 40 | M5 |
YD6200-25 | 200 | 25 | 1～2000 | 20 | 0.0005 | 500 | 四方16 | 16 | 35 | M5 |
YD6201-50 | 100 | 50 | 0.5～5000 | 50 | 0.001 | 2000 | 四方14 | 14 | 19.5 | M5 |
YD6201-100 | 50 | 100 | 1～5000 | 50 | 0.002 | 2000 | 四方14(螺紋) 四方12(膠粘) | 14(螺紋) 12(膠粘) | 19.5/ 9.5 | M5 |
YD6201-200 | 25 | 200 | 1～5000 | 50 | 0.004 | 2000 | 四方14(螺紋) 四方10(膠粘) | 14(螺紋) 10(膠粘) | 19.5/ 8.5 | M5 |
YD6201-500 | 10 | 500 | 1～5000 | 50 | 0.01 | 2000 | 四方14(螺紋) 四方10(膠粘) | 14(螺紋) 10(膠粘) | 19.5/ 8.5 | M5 |
注:YD624、YD626為二軸，其他均為三軸。
